一、產品執行標準
橡套軟電纜YQW YZW YC執行GB/T5013-2008《額定電壓450/750V及以下橡皮絕緣電纜》
二、執行產品應用范圍
通用橡套軟電纜是由多股的細銅絲為導體，外包橡膠絕緣和橡膠護套的一種柔軟可移動的電纜品種。 一般來講，包括通用橡套軟電纜，電焊機電纜，潛水電機電纜，無線電裝置電纜和攝影光源電纜等品種。
橡套軟電纜YQW YZW YC廣泛使用于各種電器設備，例如日用電器、電動機械、電工裝置和器具的移動式電源線，同時可在室內或戶外環境條件下使用。根據電纜所受的機械外力,在產品結構上分為輕型、中型和重型三類，在截面上也有適當?shù)你暯?，一般輕型橡套電纜使用于日用電器，小型電動設備，要求柔軟、輕巧、彎曲性能好；中型橡套電纜除工業用外，廣泛用于農業電氣化中，重型電纜用于如港口機械，探照燈，農業大型水力排灌站等場合。這類產品具有良好的通用性，系列規格完整，性能良好和穩定。

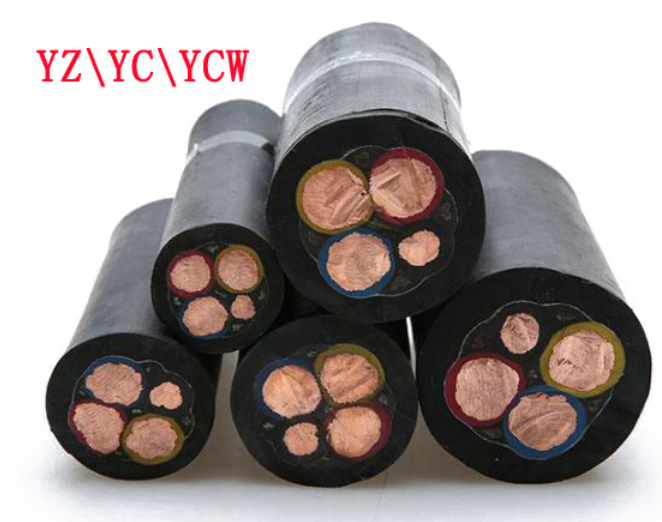

三、產品型號
|
型號 |
名稱 |
主要用途 |
|
YQ、YQW |
輕型橡套軟電纜 |
用于輕型移動電器和工具 |
|
YZ、YZW |
中型橡套軟電纜 |
用于各種移動電器和工具 |
|
YC、YCW |
重型橡套軟電纜 |
用于各種移動電器設備，能承受較大的機械外力作用 |
四、產品技術參數表
300/300V YQ、YQW輕型橡套軟電纜結構參數
|
標稱截面 mm2 |
導電線芯 根數/直徑 mm |
絕緣標稱 厚度 mm |
護套標稱 厚度 mm |
平均外徑 mm |
電纜重量 kg/km |
20℃時導體電阻不大于Ω/km |
|||
|
下限 |
上限 |
YQ |
YQW |
銅芯 |
鍍錫銅芯 |
||||
|
2*0.3 |
16/0.15 |
0.5 |
0.7 |
4.6 |
6.6 |
26.0 |
26.8 |
69.2 |
71.2 |
|
2*0.5 |
28/0.15 |
0.5 |
0.7 |
5.0 |
7.2 |
34.2 |
35.0 |
39.0 |
40.1 |
|
3*0.3 |
16/0.15 |
0.5 |
0.7 |
4.8 |
7.0 |
33.5 |
34.3 |
69.2 |
71.2 |
|
3*0.5 |
28/0.15 |
0.5 |
0.7 |
5.2 |
7.6 |
45.0 |
46.8 |
39.0 |
40.1 |
300/500V YZ、YZW中型橡套軟電纜結構參數
|
標稱截面 mm2 |
導電線芯 |
絕緣 標稱 厚度 mm |
護套 標稱 厚度 mm |
平均外徑 mm |
20℃時導體電阻不大于Ω/km |
電纜重量 kg/km |
|||
|
根數/ 直徑 mm |
下限 |
上限 |
銅芯 |
鍍錫銅芯 |
YZ |
YZW |
|||
|
2*0.75 |
24/0.20 |
0.6 |
0.8 |
8.2 |
6.0 |
26.0 |
26.7 |
59.1 |
60.9 |
|
2*1.0 |
32/0.20 |
0.6 |
0.9 |
8.8 |
6.6 |
19.5 |
20.0 |
70.8 |
72.9 |
|
2*1.5 |
30/0.25 |
0.8 |
1.0 |
10.5 |
8.0 |
13.3 |
13.7 |
103.3 |
106.5 |
|
2*2.5 |
49/0.25 |
0.9 |
1.1 |
12.5 |
9.5 |
7.98 |
8.21 |
152.0 |
156.4 |
|
2*4 |
56/0.30 |
1.0 |
1.2 |
14.0 |
11.0 |
4.95 |
5.09 |
217.3 |
223.2 |
|
2*6 |
84/0.30 |
1.0 |
1.3 |
17.0 |
12.5 |
3.30 |
3.39 |
308.1 |
316.2 |
|
3*0.75 |
24/0.20 |
0.6 |
0.9 |
8.8 |
6.5 |
26.0 |
26.7 |
74.0 |
75.9 |
|
3*1 |
32/0.20 |
0.6 |
0.9 |
9.2 |
7.0 |
19.5 |
20.0 |
85.8 |
87.8 |
|
3*1.5 |
30/0.25 |
0.8 |
1.0 |
11.0 |
8.6 |
13.3 |
13.7 |
129.7 |
132.7 |
|
3*2.5 |
49/0.25 |
0.9 |
1.1 |
13.0 |
10.0 |
7.98 |
8.21 |
190.3 |
194.5 |
|
3*4 |
56/0.30 |
1.0 |
1.2 |
14.5 |
11.5 |
4.95 |
5.09 |
273.8 |
279.4 |
|
3*6 |
84/0.30 |
1.0 |
1.3 |
18.0 |
13.0 |
3.30 |
3.39 |
389.2 |
396.8 |
450/750V YC、YCW重型橡套軟電纜結構參數
|
標稱截面 mm2 |
導電線芯 |
絕緣 標稱 厚度 mm |
護套 標稱 厚度 mm |
平均外徑 mm |
20℃時導體電 阻不大于Ω/km |
電纜重量 kg/km |
|||
|
根數/直徑 mm |
下限 |
上限 |
銅芯 |
鍍錫銅芯 |
YC |
YCW |
|||
|
1*1.5 |
30/0.25 |
0.8 |
1.4 |
5.8 |
7.2 |
13.3 |
13.7 |
52.1 |
54 |
|
1*2.5 |
49/0.25 |
0.9 |
1.4 |
6.4 |
8.0 |
7.98 |
8.21 |
69.5 |
71 |
|
1*4 |
56/0.30 |
1.0 |
1.5 |
7.4 |
9.0 |
4.95 |
5.09 |
96.6 |
99 |
|
1*6 |
84/0.30 |
1.0 |
1.6 |
8.0 |
11.0 |
3.30 |
3.39 |
132.8 |
135.7 |
|
1*10 |
84/0.40 |
1.2 |
1.8 |
9.8 |
12.5 |
1.91 |
1.95 |
211.9 |
216 |
|
1*16 |
126/0.40 |
1.2 |
1.9 |
11.0 |
14.5 |
1.21 |
1.24 |
283 |
288 |
|
1*25 |
196/0.40 |
1.4 |
2.0 |
12.5 |
16.5 |
0.780 |
0.795 |
410 |
416 |
|
1*35 |
276/0.40 |
1.4 |
2.2 |
14.0 |
18.5 |
0.554 |
0.565 |
545 |
553 |
|
1*50 |
396/0.40 |
1.6 |
2.4 |
16.5 |
21.0 |
0.386 |
0.393 |
734 |
764 |
