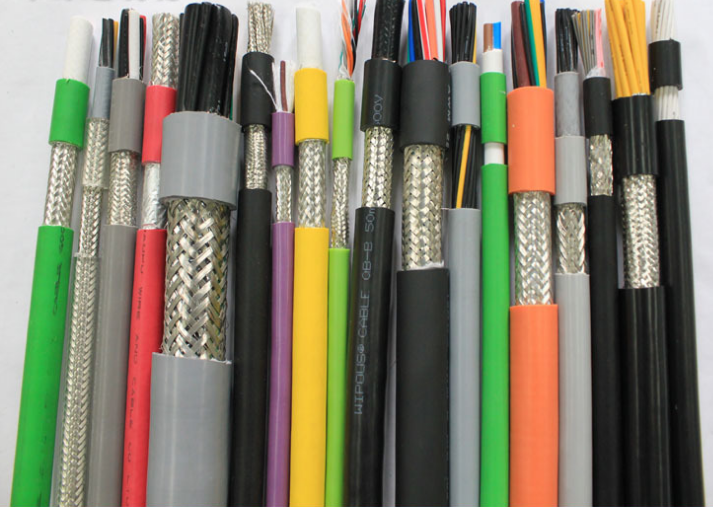

柔性雙絞屏蔽電纜PUR-TP
柔性雙絞屏蔽電纜柔性雙絞屏蔽電纜應用于中等機械應力場合，為數據傳輸，測量以及控制應用提供解決方案。產品廣泛應用于工業自動化，機電成套設備，機床等機械設備，雙絞線可以降低電纜的內部電磁干擾，鍍錫銅編織屏蔽具有較強的抗外界電磁干擾能力，保證數據及信號的穩定傳輸。
產品結構
參考標準：VDE 0812
導 體：多股精細束絞裸銅絲，符合IEC 60228,五類導體
絕緣材料：高強度HDPE
芯線絞合：分組對絞;對絞結構可使電路去耦（串音效果）
填充(可選)：棉紗填充
屏蔽：鍍錫銅絲編織，編織密度≥80%
護套材料：高強度PUR
護套顏色：RAL7001灰色以及其他顏色
芯線顏色:
JZ黑色芯線，連續白色數字編號，帶黃綠地線（在外層）
JB:彩色線芯，帶黃綠地線
OZ:黑色線芯，用白色油墨數字或激光打印數字順序編號，不帶黃綠地線
OB:彩色線芯，不帶黃綠地線
技術參數
額定電壓：300/300V
測試電壓：2000V
額定溫度：-20℃～+70℃
***小彎曲半徑：
移動安裝：當行程<10米時，彎曲半徑為12 X D（電纜外徑）
當行程≥10米時，彎曲半徑為15 X D（電纜外徑）
移動特性：敷設行程：80米，加速度50米/秒2，移動速度≤5米/秒
彎曲壽命：30次/分鐘，>600萬次
工作溫度：
固定安裝 - 40 ~ +80℃
移動安裝 - 30 ~ +70℃
外護套抗油性：符合IEC60811-2-1
環保要求：符合RoHS REACH
阻燃特性：符合IEC60332-1-2
產品特性
電纜外徑小，節省安裝空間
機械性能良好
良好的內部和外部抗電磁干擾性能
-
適合柔性應用
-
特殊的結構設計及材料，加強了其耐磨耐彎曲性
-
具有一定的耐油性 符合 DIN EN 50290-2-22
