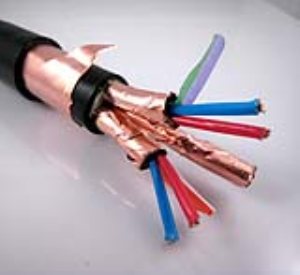

電子抗干擾計算機電纜 DJYP3VP3
產品介紹：一、使用特性
1、額定電壓450/750V。
2、電纜導體的長期允許工作溫度為70℃。
3、電纜的敷設溫度應不低于0℃，推薦的彎曲半徑：無鎧裝的電纜，應不小于電纜外徑的6倍。有鎧裝的或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；有屏蔽結構的軟電纜，應不小于電纜外徑的6倍。
二、型號
|
型號 |
名稱 |
|
DJYVP DJVVP |
銅芯聚（氯）乙烯絕緣銅絲屏蔽聚氯乙烯護套電子計算機控制電纜 |
|
DJYVP1 DJVVP1 |
銅芯聚（氯）乙烯絕緣鋁/塑復合帶屏蔽聚氯乙烯護套電子計算機控制電纜 |
|
DJYVP2 DJVVP2 |
銅芯聚（氯）乙烯絕緣銅帶屏蔽聚氯乙烯護套電子計算機控制電纜 |
|
DJYP2VP2 DJVP2VP2 |
銅芯聚（氯）乙烯絕緣銅帶屏蔽、銅帶總屏蔽聚氯乙烯護套電子計算機控制電纜 |
|
DJYPVP DJVPVP |
銅芯聚（氯）乙烯絕緣銅絲屏蔽、銅絲總屏蔽聚氯乙烯護套電子計算機控制電纜 |
|
DJYVPR DJVVPR |
銅芯聚（氯）乙烯絕緣銅絲屏蔽聚氯乙烯護套電子計算機控制軟電纜 |
|
DJYP2V22 DJVP2V22 |
銅芯聚（氯）乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機控制電纜 |
|
DJYP1VP1 DJVP1VP1 |
銅芯聚（氯）乙烯絕緣鋁/塑復合帶屏蔽、鋁/塑復合帶總屏蔽聚氯乙烯護套電子計算機控制電纜 |
三、規格
|
型號 |
額定電壓V |
標稱截面mm2 |
線芯對數 |
|
DJYVP、DJYVP1、DJYVP2、DJYVPR、DJYPVPR、DJYP2V22、DJYP1VP1、DJYP2VP2、DJYPVP、DJVVP、DJVVP1、DJVVP2、DJVVPR、DJVPVPR、DJVP2V22、DJVP1VP1、DJVP2VP2、DJVPVP |
450/750V |
0.5、0.75、1.0、1.5、2.5 |
1、2、3、4、5、7、8、10、12、14、16、19、24、30、37 |
四、電纜導體應符合以下要求
|
標稱截面mm2 |
導體種類 |
20℃時直流電阻不大于Ω/km |
70℃時小絕緣電阻不大于 |
|
|
不鍍錫 |
鍍錫 |
|||
|
0.5 |
1 |
36 |
36.7 |
0.0130 |
|
0.5 |
5 |
39.0 |
40.1 |
0.0130 |
|
0.75 |
1 |
24.5 |
24.8 |
0.0120 |
|
0.75 |
2 |
24.5 |
24.8 |
0.0140 |
|
0.75 |
5 |
26.0 |
26.7 |
0.0110 |
|
1.0 |
1 |
18.1 |
18.2 |
0.0110 |
|
1.0 |
2 |
18.1 |
18.2 |
0.0130 |
|
1.0 |
5 |
19.5 |
20 |
0.0100 |
|
1.5 |
1 |
12.1 |
12.2 |
0.0110 |
|
1.5 |
2 |
12.1 |
12.2 |
0.0100 |
|
1.5 |
5 |
13.3 |
13.7 |
0.0100 |
|
2.5 |
1 |
7.41 |
7.56 |
0.0100 |
|
2.5 |
2 |
7.41 |
7.56 |
0.0090 |
|
2.5 |
5 |
7.98 |
8.21 |
0.0090 |
