NH-KHBF4RP 500度耐高溫防火電纜
NH-KHBF4RP 500度耐高溫防火電纜執行標準Q/XC2009標準，耐火特性符合GB12666.6-90要求(等效采用IEC331)。
一.NH-KHBF4RP 500度耐高溫防火電纜使用特性：
1、耐高溫防火電纜長期使用工作溫度：500℃；短期使用1000℃，90分鐘
2、耐高溫防火電纜的額定電壓為Uo/U：450/750V、600/1000V
3、耐高溫防火電纜低環境溫度：固定敷設－60℃，非固定敷設－20℃
4、耐高溫防火電纜小彎曲半徑：非鎧裝電纜不小于電纜外徑的的10倍，鎧裝電纜不小于電纜外徑的12倍。
一.NH-KHBF4RP 500度耐高溫防火電纜使用特性：
1、耐高溫防火電纜長期使用工作溫度：500℃；短期使用1000℃，90分鐘
2、耐高溫防火電纜的額定電壓為Uo/U：450/750V、600/1000V
3、耐高溫防火電纜低環境溫度：固定敷設－60℃，非固定敷設－20℃
4、耐高溫防火電纜小彎曲半徑：非鎧裝電纜不小于電纜外徑的的10倍，鎧裝電纜不小于電纜外徑的12倍。
二.NH-KHBF4RP 500度耐高溫防火電纜用途：
耐高溫防火電纜適用于發電、冶金等高溫、防火、防腐惡劣環境中的型號檢測及電力傳輸。耐高溫防火電纜尤其適用于消防與保安系統的系統保護回路的控制及動力傳輸。耐高溫防火電纜的重要特征是：能在1000℃下使用90分鐘，維持在火災狀況下給消防、救生設備和保安系統供應電能，以減少人員傷亡和降低救援難度。
耐高溫防火電纜適用于發電、冶金等高溫、防火、防腐惡劣環境中的型號檢測及電力傳輸。耐高溫防火電纜尤其適用于消防與保安系統的系統保護回路的控制及動力傳輸。耐高溫防火電纜的重要特征是：能在1000℃下使用90分鐘，維持在火災狀況下給消防、救生設備和保安系統供應電能，以減少人員傷亡和降低救援難度。
三.NH-KHBF4RP 500度耐高溫防火電纜型號及M稱：
|
序號
|
M稱
|
敷設方式
|
敷設方式
|
|
1
|
AFHBRP
|
耐高溫防火電纜
|
用于各種移動電器設備
|
|
2
|
ABHBRP
|
屏蔽型耐高溫防火電纜
|
耐高溫防火電纜的規格：
|
型號
|
額定電壓（U0/U）(KV)
|
芯數
|
標稱截面(mm2)
|
|
ABHBR
ABHBRP |
0.6/1
|
3、3+1
|
1.5-150
|
結構示意圖
1、導體銅芯或鎳芯
2、聚四氟繞包，玻纖編織或F46注塑或云母帶J緣
3、玻纖
4、高溫玻纖布繞包
5、云母帶
6、玻纖布繞包
7、外屏蔽護套
注：如需阻燃護套，型號前加ZR
2、聚四氟繞包，玻纖編織或F46注塑或云母帶J緣
3、玻纖
4、高溫玻纖布繞包
5、云母帶
6、玻纖布繞包
7、外屏蔽護套
注：如需阻燃護套，型號前加ZR
|
|
型號含義說明
|
|
1、系列代號
|
|
|
2、J緣材料
|
|
|
3、屏蔽材料
|
|
|
4、護套材料
|
|
|
5、鎧裝材料
|
|
|
6、導體種類
|

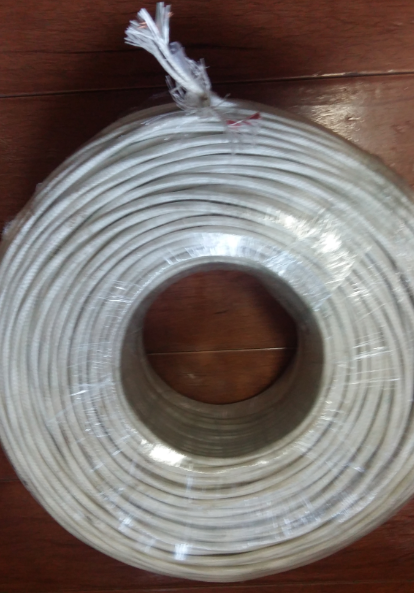

耐高溫防火電纜產品樣圖
主要技術指標：
|
性能項目
|
單位
|
技術指標
|
|
||
|
試驗電壓
|
kV
|
3.5/5min
|
|
||
|
J緣電阻
|
MΩ/km
|
500
|
|
||
|
耐火特性
|
-
|
GB12666.6 A類或B類
|
|
||
|
阻燃特性
|
-
|
GB12666.5 A類或B類
|
|
||
|
|
|||||
|
項目
|
代號
|
含義說明
|
|||
|
系列代號
|
NH
|
防火電纜
|
|||
|
J緣材料
|
F
|
防火J緣材料
|
|||
|
屏蔽材料
|
/
P1 |
無屏蔽可省略
鍍錫銅絲編織屏蔽 |
|||
|
護套材料
|
F
|
聚全氟乙丙烯
|
|||
|
鎧裝材料
|
22或32
|
鋼帶鎧裝
細鋼絲鎧裝 |
|||
|
導體種類
|
A
B |
單股導體
絞合導體 |
|||
|
|
|
|
|
|
|
型號對照表：
|
|
|
||||||||||||||||||||||||
耐高溫防火電纜結構參數：
|
序號
|
芯數×標稱截面
|
芯數(根/直徑)
(mm) |
電纜大外徑
(mm) |
計算重量(dg/dm)
|
||
|
ABHBR
|
ABHBRP
|
ABHBR
|
ABHBRP
|
|||
|
1
|
3×1.5
|
32/0.25
|
10.2
|
10.9
|
135.2
|
167
|
|
2
|
3×2.5
|
49/0.25
|
11.1
|
11.9
|
169.6
|
205
|
|
3
|
3×4
|
56/0.30
|
13.4
|
14.0
|
267.0
|
301.5
|
|
4
|
3×6
|
84/0.30
|
15.6
|
16.4
|
357.2
|
424.5
|
|
5
|
3×10
|
84/0.40
|
18.7
|
19.6
|
541.4
|
624.4
|
|
6
|
3×16
|
126/0.40
|
22.5
|
23.4
|
812.0
|
908.8
|
|
7
|
3×25
|
196/0.40
|
27.5
|
28.7
|
1220
|
1405
|
|
8
|
3×35
|
276/0.40
|
32.1
|
33.9
|
1635
|
1851
|
|
9
|
3×2.5+1×1.5
|
49/0.25
|
12.2
|
12.9
|
2118.8
|
251
|
|
10
|
3×4+1×1.5
|
56/0.30
|
14.0
|
14.9
|
301.0
|
345.4
|
|
11
|
3×6+1×2.5
|
84/0.30
|
16.4
|
17.6
|
411.2
|
483
|
|
12
|
3×10+1×4
|
84/0.40
|
19.7
|
20.5
|
634.5
|
719.6
|
|
13
|
3×16+1×10
|
126/0.40
|
24.3
|
25.6
|
994
|
1154
|
|
14
|
3×25+1×16
|
196/0.40
|
29.2
|
30.5
|
1473
|
1667
|
|
15
|
3×32+1×16
|
276/0.40
|
35.1
|
36.4
|
1952
|
2150
|
|
可根據現場使用環境不同，定制符合客戶使用環境的電纜www.antkdl.net
|
||||||
|
