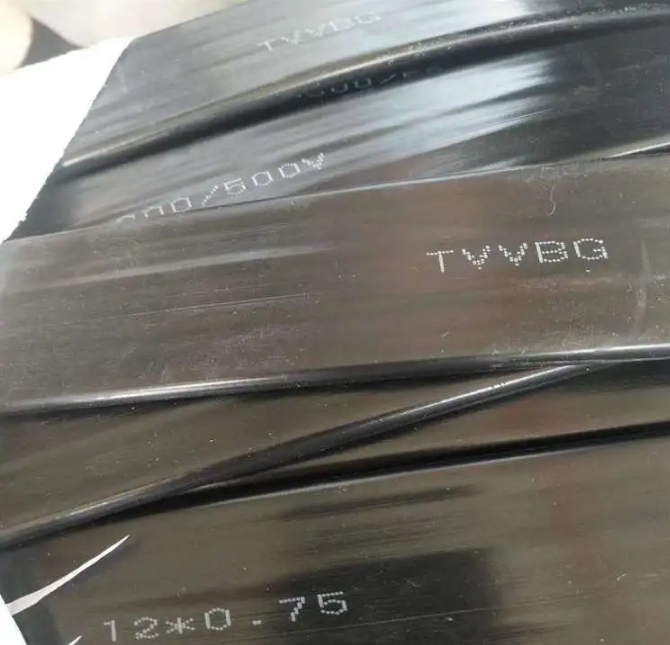

電梯用扁電纜TVVBG-12*0.75
一、用途:電梯用扁電纜TVVBG-12*0.75適用于交流額定電壓300/500V（或450/750V）及以下電梯,行車和升降機械設備等，具有集動力、控制、通訊、攝像監控等特性于一體的優越性。
二、電梯用扁電纜TVVBG-12*0.75使用特性：
1、電纜導體的長期允許工作溫度不超過70℃，敷設溫度應不低于0℃。 2、安裝懸掛長度不超過80m，速度不超過4m/s。 3、電纜敷設安裝允許彎曲半徑應不小于電纜小邊的6倍。
三、電梯用扁電纜TVVBG-12*0.75執行GB/5023.6-2008及補充要求
四、型號名稱：
|
型號 |
名稱 |
|
TVVKP |
聚氯絕緣聚氯護套圓型屏蔽電梯電纜 |
|
TVVKG |
聚氯絕緣聚氯護套圓型加強芯電梯電纜 |
|
TVVB |
聚氯絕緣聚氯護套扁型電梯電纜 |
|
TVVBP |
聚氯絕緣聚氯護套扁型屏蔽電梯電纜 |
|
TVVBG |
聚氯絕緣聚氯護套扁型加強芯電梯電纜 |
|
TVVBPG |
聚氯絕緣聚氯護套扁型屏蔽加強芯電梯電纜 |
|
TVVK |
聚氯絕緣聚氯護套圓型電梯電纜 |
|
YTB |
編制電梯電纜 |
|
YT |
度橡套電梯電纜 |
|
YTF |
氯丁或其它相當?shù)暮铣蓮椥泽w橡套電梯電纜 |
產品構造和典型性能參數:
|
型號 |
導體 |
絕緣 |
外被 |
大導體 直流電阻 (Ω/km, 20℃) |
小絕 緣電阻 70℃) |
|
芯數和標稱截面 |
厚度 (mm) |
外徑 (mm) |
|||
|
TVVB |
30×0.75 |
0.4 |
9.0×38.7 |
26 |
0.011 |
|
36×0.75 |
0.4 |
9.0×45 |
26 |
0.011 |
|
|
40×0.75 |
0.4 |
9.0×51.2 |
26 |
0.011 |
|
|
42×0.75 |
0.4 |
9.0×51.2 |
26 |
0.011 |
|
|
48×0.75 |
0.4 |
9.0×57.3 |
26 |
0.011 |
|
|
60×0.75 |
0.4 |
9.0×69.8 |
26 |
0.011 |
|
|
16×1.0 |
0.6 |
8.6×31 |
19.5 |
0.010 |
|
|
18×1.0 |
0.6 |
10.5×29.5 |
19.5 |
0.010 |
|
|
24×1.0 |
0.6 |
10.5×37 |
19.5 |
0.010 |
|
|
30×1.0 |
0.6 |
10.5×44.8 |
19.5 |
0.010 |
|
|
36×1.0 |
0.6 |
10.5×52.5 |
19.5 |
0.010 |
