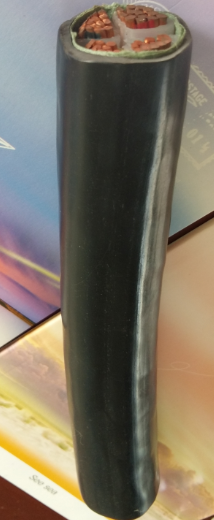

VY電力電纜
產品介紹使用說明
1.產品M稱: 額定電壓0.6/1KV聚氯乙烯J緣電力電纜
2.產品標準: 執行GB/T12706.1-2008標準；
3.型號: VV, VV22, VLV, VLV22, VY, VV23, VLY, VLV23;
采用導體：銅或鋁；芯數：1芯至5芯；規格：1.5mm2至240mm2；
電纜型號
產品介紹使用說明
1.產品M稱: 額定電壓0.6/1KV聚氯乙烯J緣電力電纜
2.產品標準: 執行GB/T12706.1-2008標準；
3.型號: VV, VV22, VLV, VLV22, VY, VV23, VLY, VLV23;
采用導體：銅或鋁；芯數：1芯至5芯；規格：1.5mm2至240mm2；
電纜型號
|
型號
|
M稱
|
|
|
銅芯
|
鋁芯
|
|
|
VV
|
VLV
|
聚氯乙烯J緣聚氯乙烯護套電力電纜
|
|
VY
|
VLY
|
聚氯乙烯J緣聚乙烯護套電力電纜
|
|
VV22
|
VLV22
|
聚氯乙烯J緣鋼帶鎧裝聚氯乙烯護套電力電纜
|
|
VV23
|
VLV23
|
聚氯乙烯J緣鋼帶鎧裝聚乙烯護套電力電纜
|
4 適用范圍；VY電力電纜適合交流額定電壓0.6/1KV及以下送配電線路供輸電用；
5 使用特性；
5.1 電纜導體的長期高工作溫度不超過70℃
5.2 敷設電纜時環境溫度不低于0℃；
5.3 無鎧裝（VV、VLV型等）電纜敷設在室內、隧道、管道及電纜溝，電纜不能承受機械外力作用；
鎧裝（VV22、VLV23型等）電纜敷設在地下，電纜能承受部分機械外力作用。
5.4 VY電力電纜安裝時的下允許彎曲半徑：
5 使用特性；
5.1 電纜導體的長期高工作溫度不超過70℃
5.2 敷設電纜時環境溫度不低于0℃；
5.3 無鎧裝（VV、VLV型等）電纜敷設在室內、隧道、管道及電纜溝，電纜不能承受機械外力作用；
鎧裝（VV22、VLV23型等）電纜敷設在地下，電纜能承受部分機械外力作用。
5.4 VY電力電纜安裝時的下允許彎曲半徑：
|
項目
|
單芯電纜
|
多芯電纜
|
||
|
無鎧裝
|
鎧裝
|
無鎧裝
|
鎧裝
|
|
|
安裝時的電纜小允許彎曲半徑
|
20D
|
15D
|
15D
|
12D
|
|
靠近連接盒和終端電纜的小彎曲半徑（但彎曲要小心控制）如采用成型導板
|
15D
|
12D
|
12D
|
10D
|
6 技術指標：
6.1 耐壓：交流電壓3.5KV電壓，試驗持續時間5min，J緣不擊穿；
6.2 體積電阻率ρ:20℃時大于1013ΩCm2；
6.3 J緣電阻常數：20℃時大于36.7MΩkm 。
7 儲存運輸：
7.1 電纜應避免在露天存放，電纜盤不允許平放；
7.2 電纜嚴禁從高處扔下裝有電纜的電纜盤，嚴禁機械損傷電纜；
7.3 吊裝包裝件，嚴禁多盤電纜同時吊裝；
7.4 電纜運輸時，電纜盤須放穩，并用合適方法固定好，防止互碰撞或翻到。
7.5 電纜端頭應可靠密封；
8. 電纜導體電阻，J緣厚度，J緣電阻
9. 電線電纜載流量（參考數）
10. 1KV塑力電纜外徑和重量參數
8表. 電纜導體電阻，J緣厚度，J緣電阻
|
標稱截面mm2
|
20℃導體電阻不大于Ω/km
|
J緣厚度mm
|
J緣電阻20℃不小于MΩ.km
|
|
|
銅
|
鋁
|
|||
|
1.5
|
12.1
|
18.1
|
0.8
|
12.3
|
|
2.5
|
7.41
|
12.1
|
0.8
|
10.2
|
|
4
|
4.61
|
7.41
|
1.0
|
10.2
|
|
6
|
3.08
|
4.61
|
1.0
|
8.7
|
|
10
|
1.83
|
3.08
|
1.0
|
7.1
|
|
16
|
1.15
|
1.91
|
1.0
|
5.9
|
|
25
|
0.727
|
1.20
|
1.2
|
57
|
|
35
|
0.524
|
0.868
|
1.2
|
4.9
|
|
50
|
0.387
|
0.641
|
1.4
|
4.8
|
|
70
|
0.268
|
0.443
|
1.4
|
4.2
|
|
95
|
0.193
|
0.320
|
1.6
|
4.1
|
|
120
|
0.153
|
0.253
|
1.6
|
3.7
|
|
150
|
0.124
|
0.206
|
1.8
|
3.7
|
|
185
|
0.0991
|
0.164
|
2.0
|
3.7
|
|
240
|
0.0754
|
0.125
|
2.2
|
3.6
|
|
300
|
0.0601
|
0.100
|
2.4
|
3.5
|
|
400
|
0.0470
|
0.0778
|
2.6
|
3.3
|
|
500
|
0.0366
|
0.0605
|
2.8
|
3.2
|
9表. 電線電纜載流量（參考數）
|
0.6/1KV銅/鋁導體PVCJ緣電線電纜 連續負荷載流量A（參考值） |
||||||||||||||||
|
標稱截面mm2
|
Cu/A1空氣中30℃
|
Cu/A1土壤中25℃
|
||||||||||||||
|
1芯
|
2芯
|
3.4芯
|
5芯
|
1芯
|
2芯
|
3.4芯
|
5芯
|
|||||||||
|
1.5
|
24
|
|
17
|
|
15
|
|
|
|
29
|
|
26
|
|
22
|
|
|
|
|
2.5
|
31
|
24
|
23
|
18
|
19
|
15
|
|
|
36
|
30
|
34
|
26
|
29
|
23
|
|
|
|
4
|
41
|
32
|
31
|
24
|
26
|
20
|
|
|
49
|
39
|
44
|
35
|
38
|
30
|
|
|
|
6
|
52
|
42
|
38
|
32
|
32
|
26
|
|
|
61
|
50
|
56
|
45
|
47
|
39
|
|
|
|
10
|
72
|
55
|
53
|
42
|
46
|
35
|
|
|
83
|
64
|
76
|
59
|
65
|
50
|
|
|
|
16
|
95
|
73
|
71
|
75
|
60
|
47
|
|
|
105
|
83
|
100
|
77
|
84
|
65
|
|
|
|
25
|
120
|
96
|
90
|
70
|
77
|
60
|
74
|
53
|
135
|
105
|
125
|
100
|
110
|
84
|
91
|
67
|
|
35
|
150
|
115
|
110
|
86
|
95
|
74
|
90
|
68
|
160
|
125
|
155
|
120
|
130
|
100
|
109
|
81
|
|
50
|
180
|
140
|
135
|
105
|
115
|
90
|
113
|
83
|
195
|
150
|
185
|
145
|
155
|
120
|
130
|
95
|
|
70
|
230
|
175
|
165
|
130
|
145
|
115
|
139
|
105
|
240
|
185
|
230
|
175
|
195
|
150
|
158
|
116
|
|
95
|
280
|
215
|
210
|
165
|
185
|
140
|
173
|
128
|
285
|
220
|
275
|
210
|
230
|
185
|
189
|
140
|
|
120
|
325
|
250
|
245
|
190
|
210
|
165
|
199
|
146
|
325
|
250
|
310
|
245
|
260
|
205
|
217
|
160
|
|
150
|
375
|
290
|
280
|
215
|
245
|
190
|
225
|
169
|
365
|
285
|
350
|
275
|
300
|
230
|
242
|
179
|
|
185
|
430
|
335
|
320
|
250
|
280
|
215
|
263
|
195
|
415
|
320
|
395
|
310
|
335
|
260
|
273
|
203
|
|
240
|
510
|
395
|
|
|
335
|
260
|
311
|
233
|
480
|
375
|
|
|
390
|
300
|
319
|
238
|
|
300
|
585
|
455
|
|
|
375
|
265
|
355
|
260
|
545
|
425
|
|
|
435
|
340
|
373
|
278
|
|
400
|
690
|
540
|
|
|
|
|
|
|
625
|
490
|
|
|
|
|
|
|
|
500
|
800
|
630
|
|
|
|
|
|
|
710
|
560
|
|
|
|
|
|
|
|
630
|
920
|
740
|
|
|
|
|
|
|
810
|
645
|
|
|
|
|
|
|
|
800
|
1060
|
860
|
|
|
|
|
|
|
910
|
735
|
|
|
|
|
|
|
|
1000
|
|
980
|
|
|
|
|
|
|
|
825
|
|
|
|
|
|
|
|
備注
|
1單芯電纜平行敷設時中芯距離為2倍電纜外徑。2直埋電纜土壤熱阻系數80℃CCM/W。3電纜工作溫度為70℃。
|
|||||||||||||||
